Електрична шафа управління екструдером Yongte оптимізувала якість і дизайн

Електрична шафа управління екструдером Yongte: переваги та основні характеристики

Загальна структура та макет

Електрична шафа керування Yongte для пластикових екструдерів — це система керування промислового рівня, розроблена спеціально для ліній екструзії пластику Yongte. Він забезпечує розподіл електроенергії, логічне керування, передачу сигналу та захист безпеки для всієї системи екструзії.

Основні моменти дизайну макета

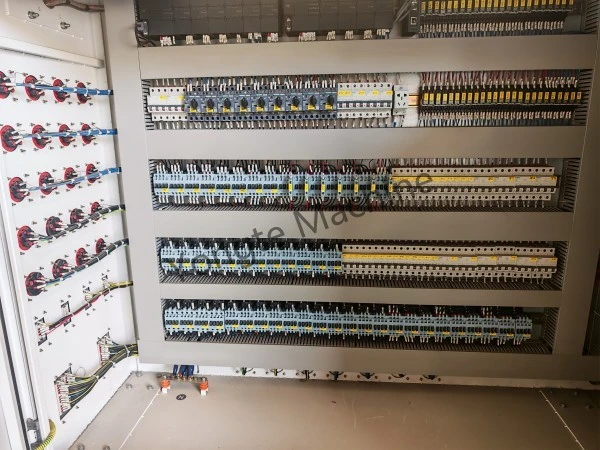

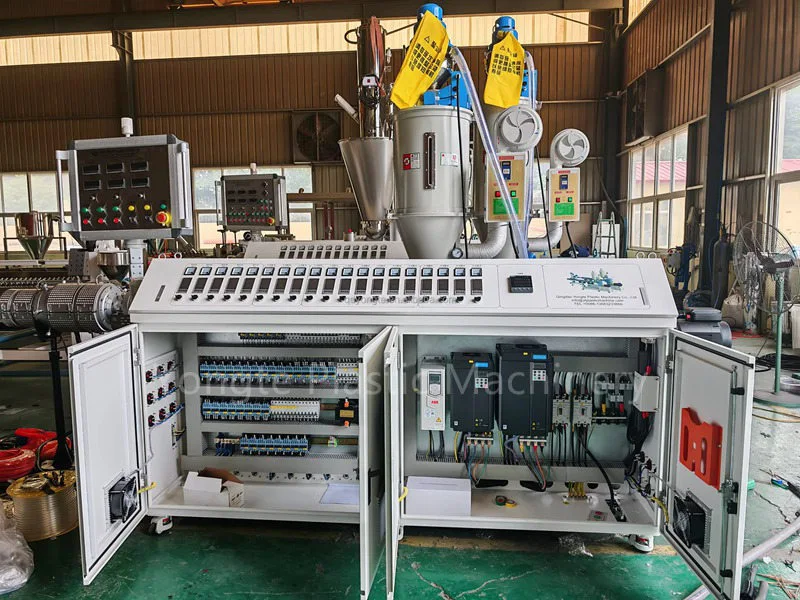

- Багатошарова модульна компоновка: шафа має багатошарову горизонтальну зонну конструкцію, розташовану зверху вниз таким чином:

- Верхній рівень: ПЛК і модулі управління; клемні колодки (зона проводки сигналу)

- Середній рівень: головні вимикачі, повітряні вимикачі відгалужень, групи контакторів/реле

- Нижній рівень: проміжні реле високої щільності; клемні блоки (область сигналу введення/виведення)

- Ліва сторона: вхідні/вихідні клеми кабелю; клеми для заземлення та зрівнювання потенціалів

- Чітке зонування та фізичне розділення ланцюгів живлення та керування: Силові компоненти (наприклад, головні вимикачі, контактори) фізично ізольовані від елементів керування низькою напругою (наприклад, реле, блоків сигнальних клем) для усунення електромагнітних перешкод і спрощення обслуговування.

- Стандартизована проводка та майстерність преміум-класу: усі кабелі мають кольорове кодування (відповідно до промислових стандартів — червоний (L1), синій (L2), жовтий (L3), чорний (нейтраль) і зелений/жовтий (заземлення) — для ланцюгів живлення та керування. Клемні колодки пронумеровані однаково, а проводка впорядкована та надійна, що відповідає суворим вимогам для промислових електроустановок.

1. Основні переваги та технічні характеристики

Висока надійність і безпека

- Комплексна система захисту:

Багатоступеневі повітряні вимикачі та автоматичні вимикачі забезпечують узгоджений захист від перевантаження, короткого замикання та залишкового струму (витоку) як для основного джерела живлення, так і для окремих відгалужених навантажень, запобігаючи каскадним збоям і забезпечуючи безперервність роботи всієї системи.

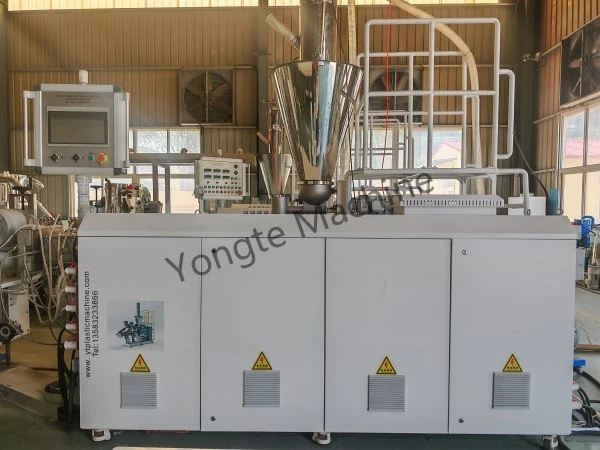

Попереджувальні ярлики про високу напругу прикріплені на зовнішній частині шафи, а дверцята шафи містять блокування безпеки, яке автоматично відключає живлення після відкриття — повністю відповідає GB/T 5226.1 та іншим міжнародним стандартам промислової безпеки.

Незалежну мідну шину заземлення встановлюють на підставі шафи, що забезпечує надійне заземлення з низьким опором усіх внутрішніх корпусів обладнання, щоб зменшити небезпеку статичного розряду та витоку.

- Вибір високоякісних компонентів:

Основні компоненти, включно з автоматичними вимикачами, контакторами та реле, постачаються від провідних промислових виробників (наприклад, Siemens, Schneider Electric, Chint), вибраних для виняткової довговічності в умовах частих циклів старт-стоп та електромагнітних перешкод, що підтримує безперебійну роботу екструдера 24/7.

У клемних блоках використовуються сильнострумові пружинні затискачі або гвинтові конструкції для забезпечення надійних, вібраційних з’єднань, мінімізуючи ризики ослаблення, дугового розряду або термічної деградації під час тривалої роботи з високим навантаженням.

Модульність і масштабованість

- Стандартизований модульний дизайн:

Схеми живлення та керування відповідають стандартизованій модульній архітектурі, що забезпечує швидку адаптацію до різноманітних конфігурацій екструдера Yongte, включаючи (одношнекові, двошнекові та моделі, що охоплюють різні номінальні потужності двигуна), а також сприяє безпроблемній інтеграції майбутніх модернізацій виробничих ліній (наприклад, допоміжних систем подачі, автоматизованих робочих станцій або вбудованого моніторингу якості).

- Достатній зарезервований простір:

У шафі передбачено багато зарезервованих позицій для клемних блоків і місця для монтажу, що дозволяє гнучко розширювати сигнали вводу/виводу та схеми живлення відповідно до конкретних вимог замовника, таких як гравіметричні дозатори, онлайн-датчики в режимі реального часу або автоматичні зміни екрана.

Захист від перешкод і стабільність роботи

- ЕМС-сумісна конструкція:

Суворе фізичне розділення між проводкою живлення та керування, використання екранованих кабелів для чутливих сигналів і оптимізована топологія заземлення ефективно пригнічують електромагнітні перешкоди, створювані пристроями високої потужності (наприклад, інверторами, двигунами), забезпечуючи стабільну безшумну роботу ПЛК, датчиків і дисплеїв HMI.

- Управління температурою та адаптація до навколишнього середовища:

Вентиляційні жалюзі, вбудовані в дверцята шафи та бічні панелі, сприяють природному конвекційному охолодженню, підтримуючи оптимальну робочу температуру для внутрішніх компонентів і запобігаючи термічному старінню.

Пилонепроникна конструкція шафи — з дверцятами з прокладками та герметичними кабельними вводами — забезпечує надійну роботу в складних заводських умовах, що характеризуються пилом, масляним туманом і механічною вібрацією, подовжуючи тим самим термін служби компонентів.

Простота експлуатації та обслуговування

- Інтуїтивно зрозуміла взаємодія людини і машини:

Вбудована сенсорна панель оператора на зовнішній частині шафи дозволяє здійснювати моніторинг у режимі реального часу та одним дотиком регулювати критичні параметри екструзії, включаючи температуру циліндра, швидкість шнека, тиск розплаву та швидкість виходу, за допомогою зрозумілого, зручного інтерфейсу, оптимізованого для ефективності оператора.

- Дизайн швидкого обслуговування:

Усі компоненти та клемні блоки мають однакові позначки та перехресні посилання на офіційні електричні схеми, що дозволяє швидко діагностувати та усунути несправності.

Багаторівневе фізичне розташування дозволяє технікам ізолювати та отримувати доступ до несправних ланцюгів без значного розбирання, що значно скорочує час незапланованих простоїв.

У виділеній лівій зоні вводу кабелю використовуються незалежні клеми з розвантаженим натягом для надійного кріплення кабелю, що спрощує майбутні зміни конфігурації або модифікації на місці.

Налаштування під екструдер

- Точна відповідність потужності:

Схеми живлення сконструйовані відповідно до вимог потужності двигуна, нагрівання та допоміжного приводу екструдерів Yongte, що гарантує стабільне безперервне живлення нагрівачів, основних і допоміжних двигунів, водяних насосів та інших критичних навантажень, усуваючи ризики перевантаження, недостатньої напруги або дисбалансу фаз.

- Оптимізована логіка керування:

Попередньо завантажені алгоритми керування для екструдера підтримують сегментований профіль температури ствола, регулювання швидкості шнека із замкнутим циклом, синхронізоване контроль подачі та інтелектуальну самодіагностику несправностей — пристосовані до унікальних вимог технологічного різноманітного застосування термопластів, включаючи екструзію WPC, PVC, PE та переробленого ПЕТ.

- Дизайн резервування:

Критичні схеми, в тому числі для головного приводного двигуна та окремих зон нагріву, включають вбудований запас потужності для поглинання перехідних коливань навантаження та підтримки безперервного безперервного виробництва навіть за змінних робочих умов.

2. Переваги синергії з повною системою екструдера

- Інтегрована системна інтеграція:

Шафа повністю попередньо підключена та випробувана на заводі в поєднанні з головним блоком екструдера. Уся внутрішня кабельна розводка та функціональне введення в експлуатацію завершуються перед доставкою — для негайної готовності до виробництва потрібне лише підключення до основного джерела живлення на місці, що мінімізує час і складність монтажу на місці.

- Мобільність і захист навколишнього середовища:

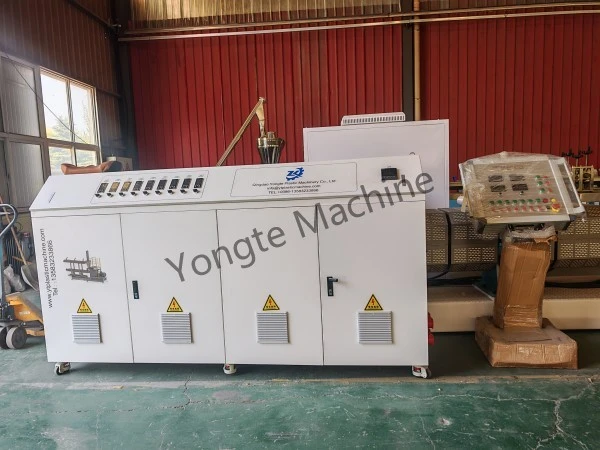

Потужні ролики, встановлені на підставі шафи, забезпечують плавне переміщення в межах майстерні без використання інструментів. У корпусі шафи використовується стійкий до корозії маслостійкий листовий метал із порошковим покриттям, розроблений для довготривалої служби в промислових виробничих середовищах.

- Брендування та відповідність нормативним вимогам:

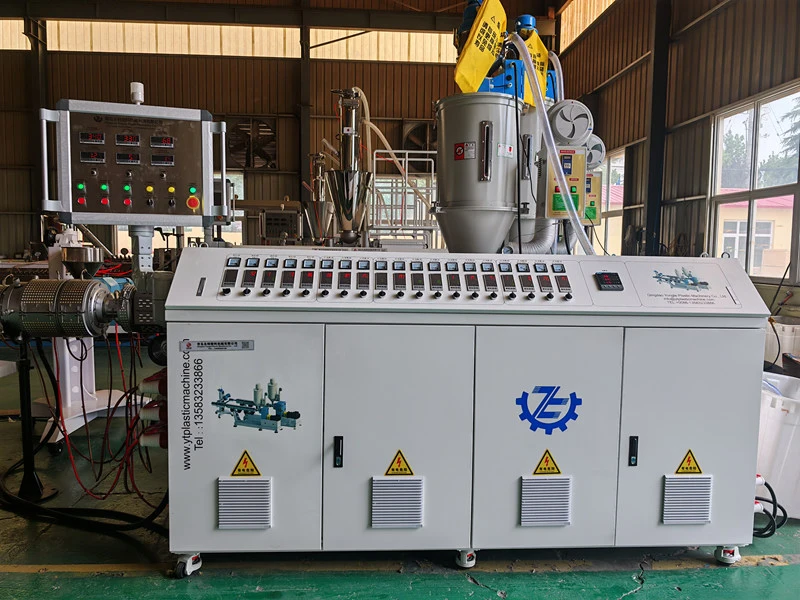

На шафі видно логотип бренду Yongte та офіційну контактну інформацію. Він повністю відповідає ключовим стандартам експортної сертифікації, включаючи CE та UL, щоб відповідати глобальним нормативним вимогам і вимогам відповідності для закордонних клієнтів.

Резюме

Електрична шафа керування екструдером Yongte — це високонадійна промислова система електричного керування, оптимізована для застосування. Його основні переваги включають:

✅ Безпека та надійність: багаторівнева захисна архітектура, преміальні промислові компоненти та цілодобова готовність до роботи

✅ Раціональна компоновка: модульна, багатошарова фізична організація; суворе відокремлення ланцюгів живлення та керування; ефективне пом’якшення EMI; спрощений доступ для обслуговування

✅ Висока масштабованість: щедрий зарезервований простір для розширення вводу-виводу та модернізації живлення — підтримка змінних потреб виробничої лінії та індивідуальної інтеграції

✅ Преміальна майстерність: стандартизована проводка з кольоровим кодуванням; уніфіковане маркування; точне складання, що відповідає міжнародним стандартам електромонтажу

✅ Висока адаптивність процесу: спеціальна логіка керування екструзією та резервування — забезпечення стабільної та стабільної продуктивності в різноманітних програмах обробки пластику

Ця вдосконалена шафа керування служить основною гарантією стабільної, ефективної та надійної роботи екструдерів Yongte, особливо підходить для високонадійних виробничих середовищ, включаючи лінії деревно-пластикового композиту (WPC), лінії екструзії пластикових труб, пластикових листів і профілів, а також системи переробки пластику.
